Клапаны нормально закрытые AR-RMF-Z-20J, AR-RMF-Z-25J
Товар дня
Успей купить
Цена:
От 2 375 руб.
2 375 руб.
экономия
0 руб.
Выбрать конфигурацию
Доставка
- Идёт загрузка...
Описание
Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Z-20J, AR-RMF-Z-25J предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия. Для управления клапанами необходимо реле времени.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Особенности:
- Высокая пропускная способность благодаря угловой конструкции
- Аналог клапанов GOYEN
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия. Для управления клапанами необходимо реле времени.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Характеристики
Характеристики:
Модификации:
Расшифровка обозначения на примере клапана AR-RMF-Z-20J-20-3/4-XYZ:
AR-RMF-Z-20J – модель клапана.
20 – диаметр условного прохода в мм.
3/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.
Версия: 2024-10-23-СДГ
|
Параметр |
Значение | |
|
Рабочая среда |
Воздух | |
|
Материал |
Корпуса |
Алюминий |
| Уплотнения |
NBR |
|
|
Температура рабочей среды |
−5...+55°С | |
|
Рабочее давление |
0,3...0,8 МПа | |
|
Диаметр условного прохода |
20 мм, 25 мм | |
|
Присоединение |
Резьбовое G¾", G1" | |
|
Катушка |
AS050, IP65 | |
|
Питание |
~220 В,~110 В, ~24 В, =24 В, =12 В | |
|
Мощность |
12 ВА (AC), 12 Вт (DC) | |
Модификации:
|
Обозначение |
Ду, мм |
Kv, м³/ч |
Присоед. | Pmin, МПа | Pmax, МПа |
Вес, г |
|
AR-RMF-Z-20J-20-3/4-GAN |
20 |
14 |
¾" |
0,3 |
0,8 |
550 |
|
AR-RMF-Z-25J-20-1-GAN |
25 |
24 |
1" | 510 |
Расшифровка обозначения на примере клапана AR-RMF-Z-20J-20-3/4-XYZ:
AR-RMF-Z-20J – модель клапана.
20 – диаметр условного прохода в мм.
3/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.

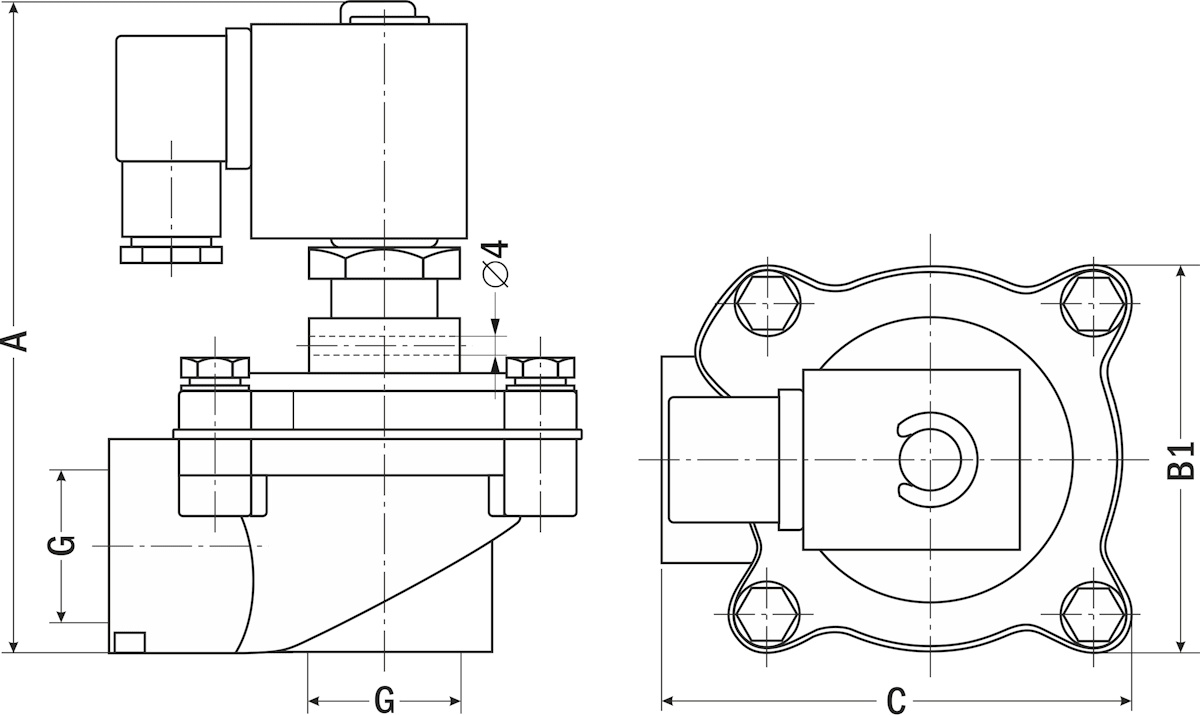

| Габаритные размеры |
|
|
Размер, мм |
AR-RMF-Z-20J |
AR-RMF-Z-25J |
|
А |
124 |
124 |
|
В1 |
75 |
75 |
| С | 88 | 88 |
|
G |
¾" |
1" |
Версия: 2024-10-23-СДГ
