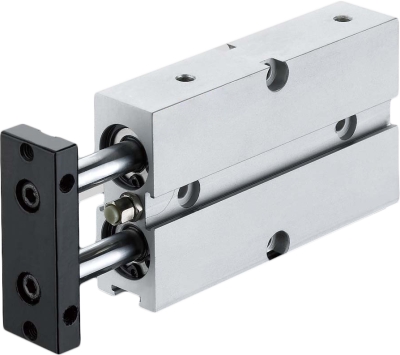

Пневмоцилиндр двойной ПНЦ-Е

Артикул:

Описание Характеристики Документация

Товар дня Успей купить

Цена:

От 1 361 руб.

1 361 руб.

экономия 0 руб.

Выбрать конфигурацию

Модель: ПНЦ-Е-010х010-К (М5х0,8) ПНЦ-Е-010х010-К (М5х0,8) ПНЦ-Е-010х020-К (М5х0,8) ПНЦ-Е-010х025-К (М5х0,8) ПНЦ-Е-010х030-К (М5х0,8) ПНЦ-Е-010х040-К (М5х0,8) ПНЦ-Е-010х050-К (М5х0,8) ПНЦ-Е-010х060-К (М5х0,8) ПНЦ-Е-010х070-К (М5х0,8) ПНЦ-Е-010х075-К (М5х0,8) ПНЦ-Е-010х080-К (М5х0,8) ПНЦ-Е-010х090-К (М5х0,8) ПНЦ-Е-010х100-К (М5х0,8) ПНЦ-Е-010х125-К (М5х0,8) ПНЦ-Е-010х150-К (М5х0,8) ПНЦ-Е-010х175-К (М5х0,8) ПНЦ-Е-010х200-К (М5х0,8) ПНЦ-Е-010х010-К (G1/8") ПНЦ-Е-010х020-К (G1/8") ПНЦ-Е-010х025-К (G1/8") ПНЦ-Е-010х030-К (G1/8") ПНЦ-Е-010х040-К (G1/8") ПНЦ-Е-010х050-К (G1/8") ПНЦ-Е-010х060-К (G1/8") ПНЦ-Е-010х070-К (G1/8") ПНЦ-Е-010х075-К (G1/8") ПНЦ-Е-010х080-К (G1/8") ПНЦ-Е-010х090-К (G1/8") ПНЦ-Е-010х100-К (G1/8") ПНЦ-Е-010х125-К (G1/8") ПНЦ-Е-010х150-К (G1/8") ПНЦ-Е-010х175-К (G1/8") ПНЦ-Е-010х200-К (G1/8")

Длина хода, мм: 10 10 20 25 30 40 50 60 70 75 80 90 100 125 150 175 200

Диаметр поршня, мм: 10 10

Магнит: Да Да

Присоединение: M5x0,8 M5x0,8 G1/8"

Срок поставки: Уточнять у инженеров Уточнять у инженеров

Если не нашли свою модификацию, обратитесь к инженеру!

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших инженеров!

Прибор для преобразования энергии сжатого воздуха в механическое линейное перемещение

Рабочее давление: 0,1…0,9 МПа
Диаметр поршня: 10...32 мм
Длина хода штока: 10…200 мм
Скорость хода поршня: 100…800 мм/c
Двухштоковый
Двустороннее действие

Является аналогом:

Производитель	Camozzi	Airtac	EMC	Festo	SMC
Модель/серия	Серия QX	TN	EN	DPZ	CXSM/ECXSM

Подробнее

Доставка

Идёт загрузка...

Описание

Пневмоцилиндр двойной ПНЦ-Е предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:

Два варианта исполнения: с магнитным кольцом на поршне для бесконтактного определения его положения с помощью герконовых датчиков и без магнитного кольца

Характеристики

Бренд: ARCOM Характеристики:

Параметр	Значение
Тип цилиндра	Двустороннего действия
Рабочая среда	Очищенный воздух (тонкость очистки 25 мкм)
Рабочее давление	0,1…0,9 МПа
Максимальное допустимое давление	1,35 МПа
Диаметр поршня	10 мм, 16 мм, 20 мм, 25 мм, 32 мм
Присоединение	M5, G⅛"
Скорость хода поршня	100…800 мм/с
Длина хода штока	10…200 мм
Рабочая температура	−5…+70°C
Материал: – корпуса – поршня – штока – уплотнения	Анодированный алюминий Алюминиевый сплав Сталь с твердым хромовым покрытием NBR
Габаритные размеры: - ПНЦ-Е-010 - ПНЦ-Е-016 - ПНЦ-Е-020 - ПНЦ-Е-025 - ПНЦ-Е-032	42×17×58 мм 54×21×68 мм 62×25×78 мм 73×30×81 мм 96×40×108 мм

Габаритные размеры

Стандартный ряд длин хода штока (а) для пневмоцилиндров ПНЦ-Е, мм:
10, 20, 25, 30, 40, 50, 60, 70, 75, 80, 90, 100, 125, 150, 175, 200.

Диаметр, мм
	A	A1	B	C	E												F
	A	A1	B	C	10	20	30	40	50	60	70	80	90	100	125	150	F
10	58+a	58+2a	46+a	10+a	30	30	35	40	45	50	55	−	−	−	−	−	5
16	68+a	68+2a	53+a	20+a	30	35	40	45	50	55	60	65	70	75	88	100	8
20	78+a	78+2a	58+a	20+a	35	35	40	45	50	55	60	65	70	75	88	100	10
25	81+a	81+2a	62+a	30+a	40	40	45	50	55	60	65	70	75	80	93	105	10
32	108+a	108+2a	78+a	35+a	45	50	55	60	65	70	75	80	85	90	103	115	17

Диаметр, мм	Размеры, мм
Диаметр, мм	H	I	J	K	L	M	N1	N2	P1	P2	Q	R	S	T	V	W
10	7	18	M3×0,5 глубина 5	34	16	41	20	10	3	3	26	2	42	17	6	5
16	7	24	M4×0,7 глубина 5	47	20	53	22	11	4,5	4,5	34	3	54	21	8	6
20	10	28	M4×0,7 глубина 5	55	24	61	25	12	4,5	4,5	44	3	62	25	10	8
25	9	34	M4×0,7 глубина 5	66	29	72	27	12	4,5	4,5	56	7	73	30	12	10
32	13	42	M8×1,25 глубина 5	83	38	94	40	14	5,5	5,5	76	10	96	40	16	14
