Башни светодиодные сигнальные многоуровневые БСС-215МВ
Выбрать конфигурацию
- Идёт загрузка...

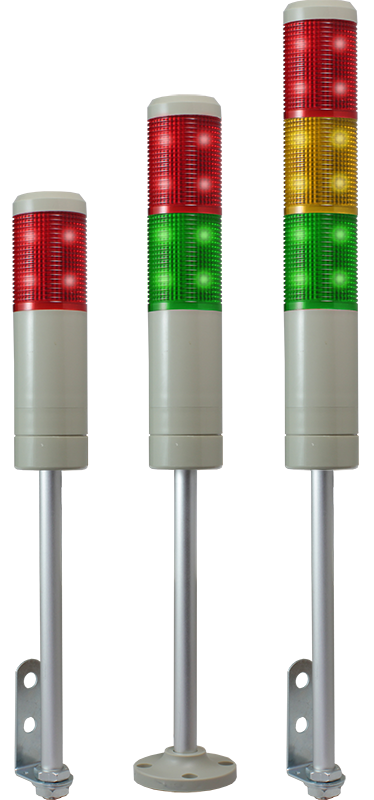

Сигнальные лампы БСС-215МВ – круглого сечения с одной, двумя и тремя светодиодными секциями красного, зеленого и желтого цветов. Могут быть подключены в режиме постоянного свечения или в режиме мигания. Конструктивно световые сегменты представляют собой припаянные с двух сторон к плате управления светодиоды (рис. 1, рис. 2).
- Цвет: красный, желтый, зеленый
- От 1 до 3 ламп (уровней)
- Диаметр лампы: 50 мм
- Питание: ≅24 В или ~220 В
- Постоянное свечение или мигание в зависимости от способа подключения
- Крепление: кронштейн или площадка под винты
- Степень пылевлагозащиты IP40
- Станки и конвейеры
- Автоматические ворота и шлагбаумы
- Индикация уровня заполнения в бункерах и резервуарах
Технические характеристики:
|
Параметр |
БСС-215-1МВ |
БСС-215-2МВ |
БСС-215-3МВ |
БСС-215-4МВ |
БСС-215-5МВ |
|
Количество уровней |
1 |
2 |
3 |
4 |
5 |
|
Цвет |
Красный |
Красный и зеленый |
Красный, желтый и зеленый |
Синий, красный, желтый и зеленый |
Белый, синий, красный, желтый, и зеленый |
|
Высота уровня |
64 мм |
||||
|
Диаметр лампы |
52 мм |
||||
|
Режимы работы |
Постоянное свечение или мигание в зависимости от способа подключения |
||||
|
Питание |
~220 В, =24 B |
||||
|
Крепление |
Кронштейн, площадка под винты или универсальное крепление |
||||
|
Степень пылевлагозащиты |
IP63 |
||||
|
Температура эксплуатации |
−10...+45°С |
||||
|
Длина провода, мм |
370 ±10% |
||||
|
Высота в сборе с универсальным креплением |
468 мм ±5% |
532 мм ±5% |
596 мм ±5% |
660 мм ±5% |
724 мм ±5% |
|
Вес с универсальным креплением |
279 |
325 |
369 |
413 |
457 |
|
Высота в сборе с площадкой под винты/с кронштейном |
395/400 мм ±5% |
459/464 мм ±5% |
523/528 мм ±5% |
587/592 мм ±5% |
651/656 мм ±5% |
|
Вес с площадкой под винты/с кронштейном |
250/320 г |
296/366 г |
340/410 г |
384/454 г |
428/498 г |
|
Плата управления |
|
|
|
| Рис. 1 — светодиоды на плате управления (вид спереди, питание выключено)* | Рис. 2 — светодиоды на плате управления (вид сбоку, питание включено)* |
* На рисунках 1 и 2 изображена модель БСС-215-3МВ.
|
Площадка под винты для крепления на горизонтальную поверхность |
Кронштейн для крепления на стену или иную вертикальную поверхность |
Универсальное крепление (поворотная площадка под винты) |
|
|
|
|
|
|
Важно! С двух сторон штока находится резьба разного назначения (см. чертеж). При сборке башни с площадкой под винты или универсальным креплением шток вкручивается резьбой 2 в корпус лампы, а резьбой 1 в площадку. При сборке башни с кронштейном шток вкручивается резьбой 1 в корпус лампы, а на резьбу 2 устанавливается кронштейн.
|
Схемы подключения ламп |
|
Для постоянного свечения цветные провода подключаются к общему черному. Для мигания цветные провода подключаются к общему серому. Внимание! Во избежание поломки прибора не подключайте цветные провода одновременно к общему черному и общему серому!  * Соблюдение полярности при использовании напряжения питания =24 В не требуется. |
|
Габаритные размеры
|
 |
|
Габаритные размеры с кронштейном и площадкой под винты |
|
Габаритные размеры с универсальным креплением (поворотной площадкой под винты) БСС-215-1МВ БСС-215-2МВ БСС-215-3МВ БСС-215-4МВ БСС-215-5МВ |
Версия: 2021-03-30-КВА
