ДТСхх5Е.И термосопротивления с выходным сигналом 4…20 мА EXIA

ВЫБРАТЬ И ЗАКАЗАТЬ

Термометры сопротивления с выходным сигналом 4…20 мА ДТСхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA

• Тип выхода: аналоговый, многопредельный
• Диапазон измеряемых температур: –50…+500 °С
• НСХ: Pt100
• Выходной сигнал: 4…20 мА, HART
• Класс точности: ±0,25 %; ±0,5 %
• Межповерочный интервал — 2 года
• Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Конструктивные исполнения

Конструктивное исполнение								Модель	Параметры	Материал	Длина монтажной части L*, мм
								015	D = 8 мм	сталь 12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
								025	D = 10 мм
Подвижный штуцер								035	D = 8 мм, M = 20 × 1,5 мм**, S = 22 мм
								045	D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм
								145	D = 6 мм, M = 20 × 1,5 мм**, S = 22 мм
Подвижный штуцер								055	D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм		80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
Неподвижный штуцер								065	D = 8 мм, M = 20 × 1,5 мм**, S = 27 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
								075	D = 10 мм, M = 20 × 1,5 мм**, S = 27 мм
								085	D = 10 мм, M = 27 × 2 мм**, S = 32 мм
Подвижный штуцер								095	D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
								105	D = 8 мм, M = 20 × 1,5 мм**, S = 27 мм

* – Длина монтажной части L выбирается при заказе.

** По спец. заказу возможно изготовление датчика с другой резьбой.

Конструктивное исполнение коммутационной головки ДТСхх5Е.И

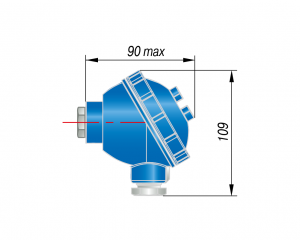

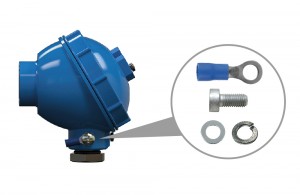

ДТСхх5Е.И головка под Exi, металлическая      Конструктивное исполнение винта заземления

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается за счет:

• выполнения конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
• ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 120 мA, Ui = 30 B);
• ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 1 нФ, Li = 10 мкГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:
